玻璃钢夹砂管怎么安装
 来源：changbanqiao |
 发布时间：2021-7-6 14:45:53 |
玻璃钢夹砂管怎么安装？湖北长坂桥为您介绍玻璃钢夹砂管道安装顺序，以及管道法兰按与管子的连接方式可分为五种基本类型：平焊法兰、对焊法兰、螺纹法兰（整体法兰）、承插焊法兰、松套法兰。当然了卖给您就是为了让您用的，肯定会为您安排的妥当的。
一、玻璃钢管道及复合管的安装
① FRP管在施工前，应对外观和尺寸进行检查，按出厂合格证进行验收。
②管道安装图是管道安装工程的依据，FRP/PVC管的敷设（包括连接形式、坐标、标高、坡度、坡向等）支承，FRP/PVC管和设备、管道附件的连接，管道附件的安装位置、支承等，均应符合设计图纸，如有变动，必须与设计单位协商解决。
③管道安装，可按管道安装图所划分的管段，从管道的一端依次安装管道附件，直至另一端，再设支架或支座（必要时在安装过程中需设临时支撑）。管道吊装时，外壁表面必须采取保护措施，禁止与钢丝绳直接接触，以免造成局部受力。
④FRP管的连接点只允许在直管部分。对焊连接点与管道支座边缘的距离，应大于管道的外径且不小于100mm；承插连接处与管道支座边缘的距离应大于150mm。

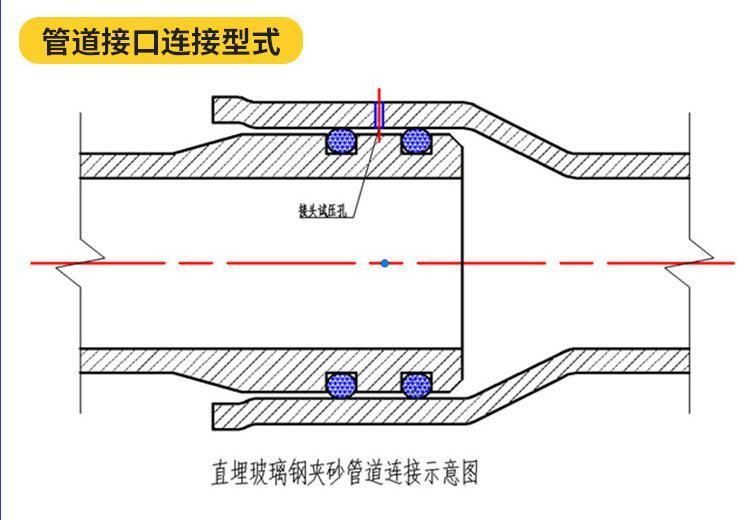

⑤管道的连接结构形式有承插式连接、法兰式连接（焊环活套法兰连接和复合平焊法兰连接）、对焊连接三种。此工程中将根据设计文件的具体要求确定安装方法。
⑥从事焊接的安装工人必须持有焊工合格证，并熟悉FRP/PVC管的粘接剂性能及其安装方法，并且有熟练的PVC焊接操作能力。
⑦管道在承插连接前，首先应清除连接处PVC管内壁污垢，然后将承插头插入承插座内，承插口不得有歪斜，裂纹等缺陷，达到承插深度后，方可进行PVC焊接。
⑧承插部位应采用FRP增强，在增强处均匀涂一层R胶，涂层厚薄均匀，不得漏涂和流淌，再包一层玻璃布，涂不饱和树脂，包玻璃布，反复进行，直至厚度达到要求为止。
⑨当承插口安装不合格需返修时，承插头和承插座必须重新制作，不得采用已使用过的承插件。
⑩法兰与管道连接时，内外两面都必须与管子焊接，法兰面与管子轴线倾斜度应小于或等于管子外径的1/100。法兰连接应严格对中，轴向*允许偏差不大于2mm，不得用强紧螺栓的方法消除歪斜。拧紧螺栓分两次进行，*次均匀对称地拧一遍，然后再拧紧螺栓。
二、钢衬胶管的安装
①在搬运和堆放衬胶管及管件时,应避免强烈振动或碰撞。
②安装前应检查衬胶层完好，保持管内清洁。
③衬胶管安装时，不得施焊，局部加热，扭曲或敲打。
④对DN≤500的成品管件,安装前要按单线图对每管段进行编号，安装时按单线图和编号遂段组对安装，其活口部分如要进行修正应将修正后的管段现场衬胶。
⑤衬胶管应采用软垫片或半硬垫片，安装时垫片要放正，必要时可有斜垫片找正。
⑥对DN≥500的管子,管件先按单线图进行现场预制,预安装,采用法兰连接,法兰面之间需预留好衬胶层及垫片厚度约为7mm，现场试压合格后,拆卸进行现场加工衬里，预安装后的管道应在管壁上做记号，按图编号，使衬里后仍能按原图纸进行安装。
⑦现场预制的管道法兰应内外两面焊接，法兰的内外表面焊接后必须用角向砂轮机磨光锉平，不得有凹凸不平，气孔等现象，以免空气留在孔隙内，使衬胶层因空气作用老化。
⑧管内衬胶如是反出到法兰，要求管件在制作时达到法兰里口，转角处应为r=5mm,如采用一般法兰焊接,则法兰里口的焊缝必须加工成r=5mm的圆角。
⑨现场加工的弯管，其弯曲角度应不于90°弯曲半径不应小于管径4倍。
⑩钢衬胶管开三通要做到内壁转角处的小圆角r=5mm呈光滑状，采用加热拉制三通的方法，以符合衬胶要求。
三、管道支、吊架的制作与安装
①现场制作的管架严格按规范和图纸进行，并涂漆保护，对拉杆吊架和弹簧吊架的吊耳支撑，应按钢结构制作标准进行焊接并进行的渗透或磁粉探伤。
②所有管架位置，应在单线图中标明。
③管道安装时，应及时固定和调整支架，支架位置应准确，安装应平整牢固，与管子接触应紧密。
④固定支架应按设计文件要求安装，并应补偿器预拉伸之前固定。
⑤导向支架或滑动支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支承面中心向反方向偏移，偏移量应为位移值的1/2或符合设计文件规定，绝热层不得妨碍其位移。
⑥管道安装使用临时支架时，不得与正式支架位置冲突，并有明显标记。在管道安装完毕后应予拆除。
⑦FRP/PVC管道与管架（包括支座）之间不得直接进行粘接或焊接固定。FRP/PVC管道固定管架的管道配合件（管卡、管托或管夹）与管道外壁之间，应垫有厚度不小于3mm的橡胶块或其他软垫。
⑧管道安装完毕后，应按设计文件规定逐个核对支架的形式和位置。
管道法兰按与管子的连接方式可分为五种基本类型：
平焊法兰、对焊法兰、螺纹法兰（整体法兰）、承插焊法兰、松套法兰。
1.平焊钢法兰：适用于公称压力不超过2.5MPa的碳素钢管道连接。平焊法兰的密封面可以制成光滑式、凹凸式和榫槽式三种。光滑式平焊法兰的应用量大，多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜。
2.对焊钢法兰：用于法兰与管子的对口焊接，其结构合理，强度与刚度较大，经得起高温高压及反复弯曲和温度波动，密封性可靠。
3.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中。
4.松套法兰：松套法兰俗称活套法兰，分焊环活套法兰、翻边活套法兰和对焊活套法兰。常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封。
5.整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。
