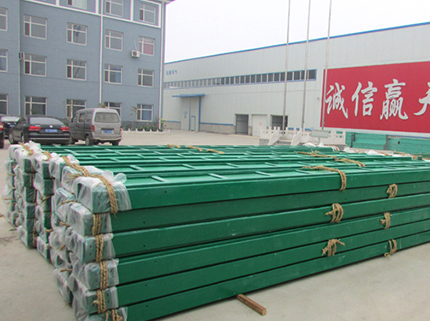

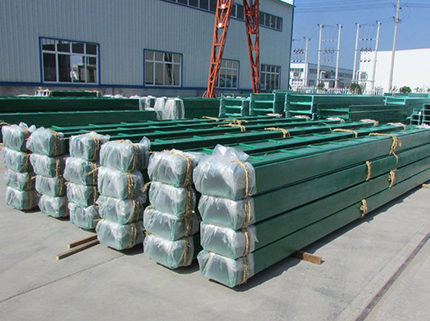

环氧树脂复合桥架





环氧树脂复合型桥架
  机械强度高,它既有金属桥架的刚性又有玻璃钢桥架的韧性,耐腐蚀性能好、抗老化性能强、造型美观、安装方便、使用寿命长。环氧树脂及环氧树脂复合型电缆桥架适合在强腐蚀环境、大跨距、重载荷条件下使用。
  一、环氧树脂复合型电缆桥架型号编制说明:
  环氧树脂复合型电缆桥架型号编制从结构上分:
  1、槽式(C)  2、梯级式(T)  3、托盘式(P)
  机械强度高,它既有金属桥架的刚性又有玻璃钢桥架的韧性,耐腐蚀性能好、抗老化性能强、造型美观、安装方便、使用寿命长。环氧树脂及环氧树脂复合型电缆桥架适合在强腐蚀环境、大跨距、重载荷条件下使用。
  环氧树脂复合型电缆桥架型号编制说明:
  二、环氧树脂复合型电缆桥架规格的选择:
  电缆填充率不超过标准规定值,动力电缆可取40-50%,控制电缆可取50-70%。另外,需预留10-25%的工程发展余量,桥架横截面积的选择见下表。各种弯通及附件应符合工程布置条件,并与桥架配套。
  三、环氧树脂复合型电缆桥架载荷等级的选择:
  电缆桥架除包括其自身的重量外,还应包括其所能承受的电线电缆的机械负载,工作均布载荷应不大于所选择载荷等级额定均布载荷。电缆桥架在承受额定均布载荷时,其相对挠度环氧树脂及环氧树脂复合型的不宜大于1/200。
环氧树脂复合型电缆桥架载荷的强度关系到结构的可靠性和耐久性,是结构设计的重要依据,在实际使用中,电缆桥架除了电缆载荷和自重外,还应考虑如下载荷:
  1、室外安装的电缆桥架需考虑风、雨或冰的载荷,对于地震多发区还应考虑惯性载荷。
  2、电缆桥架除承受正常机械载荷外,原则上不可做人行通道使用。如需作为人行通道等其他用途,为此目的而进行的特殊设计,应与用户协商。
  3、电缆桥架载荷设计中不仅要考虑竖向载荷,还要考虑在安装使用过程中存在的纵向和横向载荷(如铺设电缆时所产生的纵向牵引力,梯子斜靠在桥架上产生的横向载荷)
  四、环氧树脂复合型电缆桥架支、吊架的配置:
  1、户内支、吊短跨距一般采用1.5-3m。户外立柱跨距一般采用6m。
  2、非直线段的支、吊架配置应遵循以下原则:当桥架宽度W<300mm时,应在非直线段与直线结合处300-600mm的直线段侧设置一个支架或吊架;当桥架宽度W>300mm时,除符合上述条件外,在非直线段中部还应增设一个支架或吊架。
  3、桥架多层设置时,层间中心距为200、250、300、350mm。
  五、环氧树脂复合型电缆桥架技术要求:
  机构结构设计合理,具有造型美观、表面平滑、薄厚一致,机械强度高,安装方便、抗腐蚀及老化的优点。
  桥架材质环氧树脂复合型,内衬金属骨架,金属骨架形状与电缆桥架断面相同,材质为冷轧钢板,厚度为1.5-2.0mm(150≤B≤300:1.5mm,400≤B≤800:2.0mm)金属表面要经特殊处理,加软质结合层,以防止金属骨架与主防腐层因热膨胀系数不同而脱层
  桥架在金属骨架外加主防腐层,防腐层的平均厚度为1.5mm-2.0mm,比重为1.7-2.0g/cm3。
  主防腐层外必须有高密度、防损伤,具有反射紫外线作用的保护层,表面光滑美观,以提高电缆桥架老化性能及使用寿命。
  内衬玻纤布采用三无(无碱、无蜡、无捻)玻璃纤维纺织而成。
  填充料采用轻质氢氧化铝,以减轻自身重量,从而可提高电缆桥架的承载能力。
  桥架任何端面、连接面及连接孔有防强腐蚀,防强外力的措施。
  要求主防腐层、结合层、保护层液压一次成型。
  有防强腐蚀能力,在恶劣的酸、碱、盐、氨等环境下使用寿命达30年,不老化,不褪色。
  电缆桥架阻燃氧指数不小于30%。
  连接螺栓使用不锈钢螺栓。
